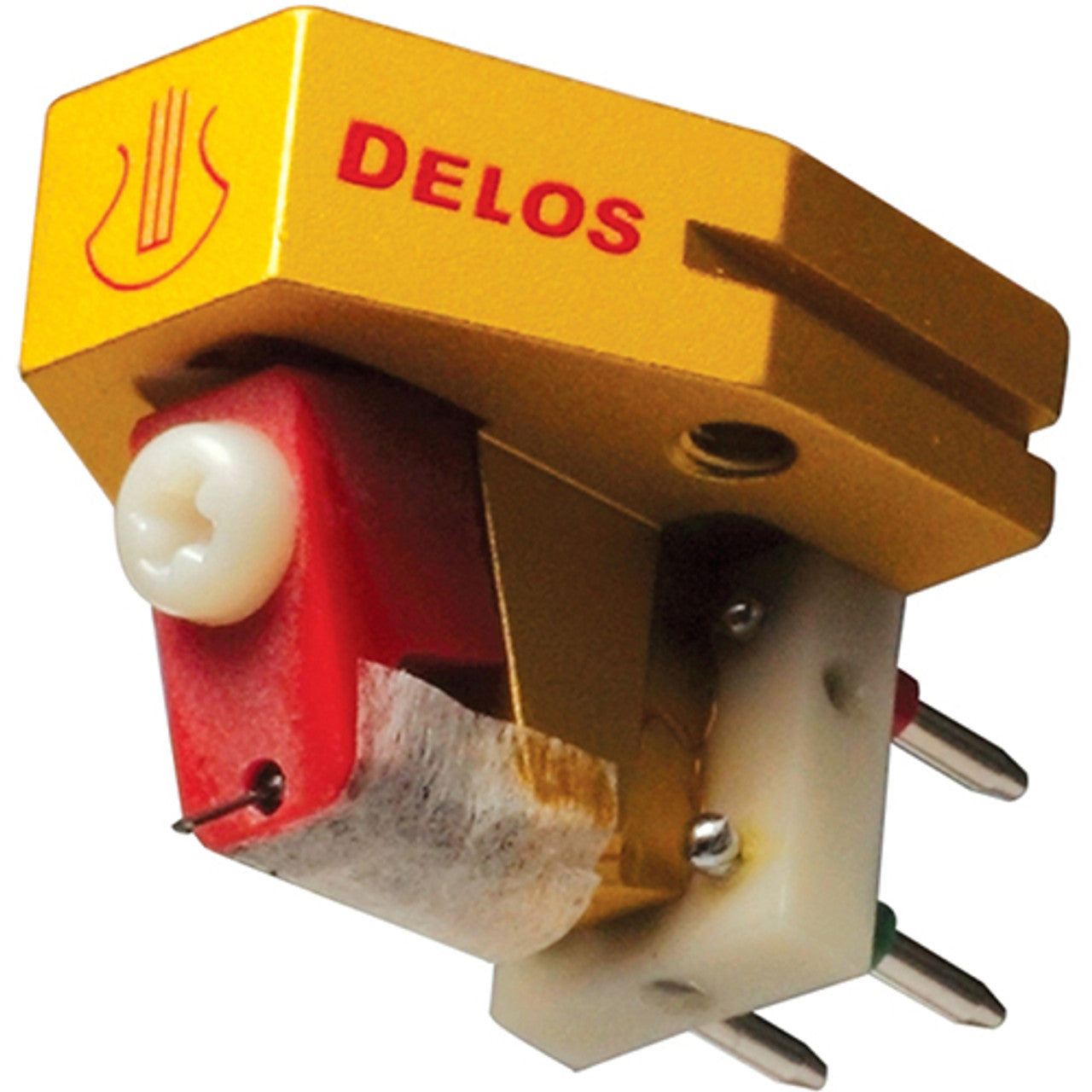

Cartucho de bobina móvil Lyra Delos

Si bien los discos de vinilo reproducidos con una cápsula MC pueden sonar excepcionalmente bien, es un hecho sorprendente que el diseño de los MC convencionales restringe la calidad de sonido que se puede lograr con los LP.

Un factor esencial para el funcionamiento adecuado de una cápsula MC es el ángulo entre el circuito magnético, las bobinas de señal y el núcleo. El rendimiento es óptimo cuando todos los ángulos están alineados, pero cualquier diferencia significativa en los ángulos provocará la formación de un flujo fuerte y direccional que fluirá constantemente desde el circuito magnético hacia el núcleo de la señal. Este flujo magnético direccional orientará el núcleo hacia una dirección específica y hará imposible que el núcleo se mueva con la misma facilidad en todas las direcciones, lo cual es necesario para el rendimiento adecuado del cartucho.

Desafortunadamente, los cartuchos MC convencionales han sido diseñados de manera que los ángulos entre el circuito magnético, las bobinas de señal y el núcleo se alinean sólo cuando no se aplica fuerza de seguimiento. El resultado es que durante la reproducción, la fuerza de seguimiento requerida hace que el ángulo entre el circuito magnético, las bobinas de señal y el núcleo se desalinee. Esto limita la resolución, la capacidad de seguimiento y el rango dinámico del cartucho.

El nuevo Lyra Delos está diseñado para superar este problema. En comparación con los cartuchos convencionales, el Delos tiene una nueva estructura de carrocería con un ángulo inusualmente poco profundo, y esto se ha combinado con un exclusivo sistema de amortiguación asimétrico. Cuando no se aplica ninguna fuerza de seguimiento, la forma de los amortiguadores asimétricos fuerza a las bobinas de señal y al núcleo a formar un ángulo más vertical que el circuito magnético.

Sin embargo, si no se aplica fuerza de seguimiento significa que el cartucho no está funcionando y, por lo tanto, cualquier discrepancia angular entre el circuito magnético, las bobinas de señal y el núcleo no tendrá ningún efecto en el rendimiento. Sin embargo, cuando se aplica la fuerza de seguimiento, la fuerza del lápiz que empuja el LP hace que los amortiguadores asimétricos se deformen en una forma simétrica, y cuando esto sucede, las discrepancias angulares entre el circuito magnético, las bobinas de señal y el núcleo desaparecen. Dado que la fuerza de seguimiento aplicada significa que el cartucho ahora está funcionando, debe quedar claro que el diseño del Delos es capaz de mantener alineados los ángulos entre el circuito magnético, las bobinas de señal y el núcleo durante la reproducción.

Mantener la alineación angular adecuada evita la formación de cualquier flujo fuerte y direccional que de otro modo podría fluir constantemente desde el circuito magnético hacia el núcleo de la señal, y permite que el núcleo de Delos se mueva con la misma facilidad en todas las direcciones, para un rendimiento óptimo.

El Delos también tiene un lápiz óptico de microridge en un voladizo de boro para un seguimiento excepcional, un cuerpo de metal mecanizado sólido no paralelo para resonancias bajas y bobinas de cobre de alta pureza de 6 N y construcción desnuda para una mayor claridad. El resultado es una calidad de sonido claramente mejorada, en particular la resolución, la capacidad de seguimiento, el rango dinámico, el impacto transitorio y la inmediatez.

Siéntete libre de escuchar a Lyra Delos y escuchar lo bien que New Angle puede hacer que tus LP suenen.

Especificaciones para Lyra Delos

• Diseñador: Jonathan Carr
• Constructor: Yoshinori Mishima (construcción final, pruebas), Akiko Ishiyama (construcción principal)
• Tipo: Cartucho de bobina móvil de baja impedancia, cumplimiento medio y peso medio
• Lápiz óptico: lápiz óptico Namiki de diamante color nude con microridge y contacto lineal (2,5 um x 75 um), montado en superficie
• Sistema voladizo: varilla de boro sólida con suspensión de alambre corto en un punto, montada directamente en el cuerpo del cartucho
• Cuerpo: Aluminio anodizado
• Bobinas: 3 capas de profundidad, cobre de alta pureza 6N, formador de permalloy de forma cuadrada, autoimpedancia de 6,3 ohmios, inductancia de 9,5 uH
• Voltaje de salida: 0,6 mV a 5 cm/seg., de cero a pico, 45 grados (registro de prueba CBS, otros registros de prueba pueden alterar los resultados)
• Rango de frecuencia: 10Hz ~ 50kHz
• Separación de canales: mayor que 30 dB a 1 kHz
• Cumplimiento: Aprox. 12 x 10 cm/dina a 100 Hz
• Tornillos de montaje del cartucho: estándar JIS de 2,6 mm con paso de 0,45
• Distancia desde los orificios de montaje hasta la punta del lápiz óptico: 9,5 mm
• Peso del cartucho (sin cubierta del lápiz óptico): 7,3 g
• Fuerza de seguimiento: 1,65 g – 1,75 g (se recomienda 1,72 g)
• Carga recomendada directamente en la entrada de phono MC: 97,6 ohm ~ 806 ohm (pautas detalladas en el manual de instrucciones, finalice escuchando)
• Carga recomendada a través de un transformador elevador: use un transformador elevador diseñado para una impedancia de cartucho de 5 a 10 ohmios (la salida del transformador elevador debe conectarse a una entrada RIAA de nivel MM de 10 kohm ~ 47 kohm, preferiblemente mediante un cable corto de baja capacitancia)
• Armas recomendadas: Se recomiendan armas de masa media a media-alta, que constituyen la mayor parte del mercado de armas.
