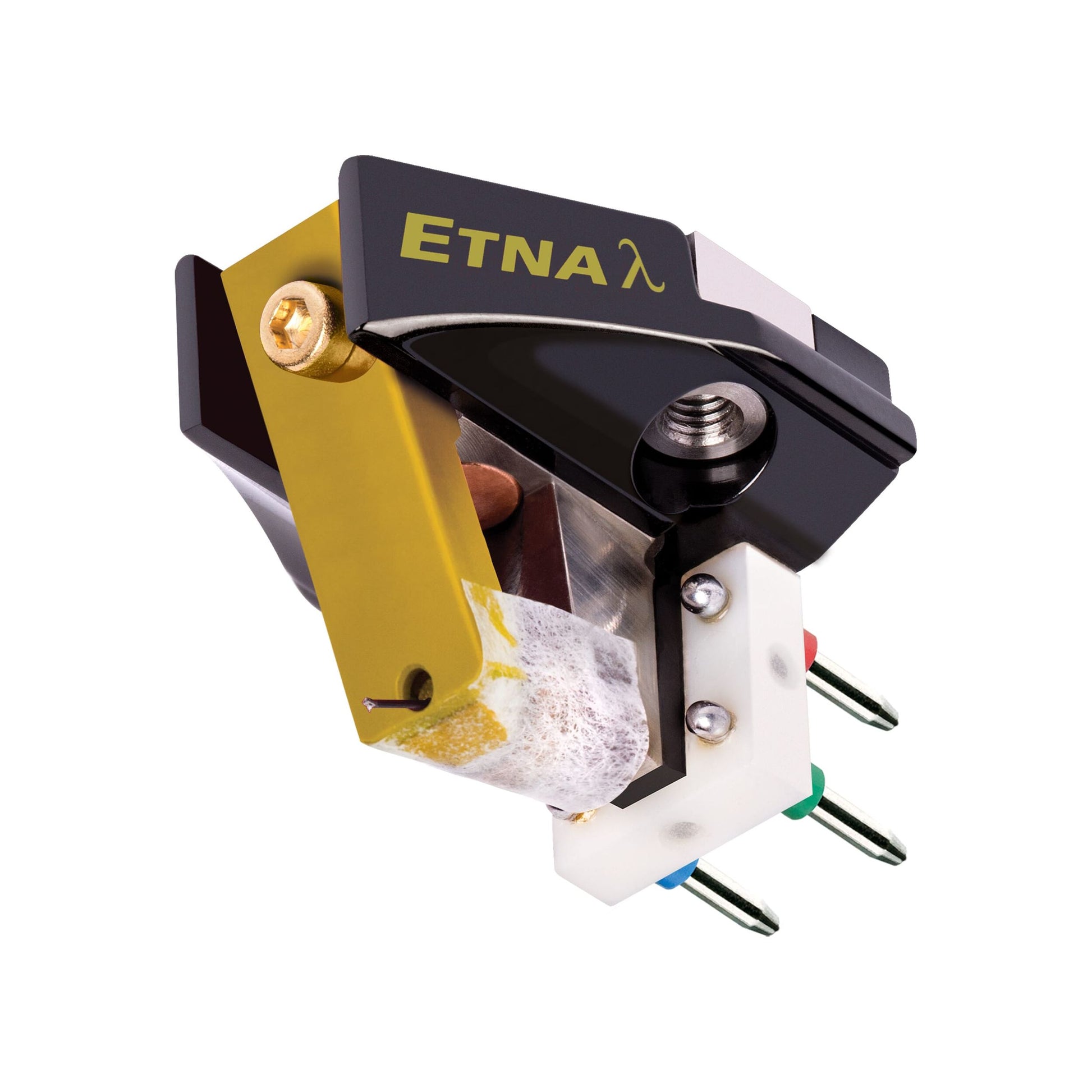

Cartucho de bobina móvil Lyra Etna Lamda

Etna λ Lambda fue diseñado con un fuerte énfasis en la eficiencia de la ingeniería, de modo que su rendimiento fuera lo más allá posible de la suma de sus partes. Por esta razón, aunque comparte parte de su filosofía de diseño con Atlas λ Lambda, los conceptos se ejecutan de manera bastante diferente.

Etna λ Lambda emplea una estructura de núcleo de titanio sólido mecanizada con superficies no paralelas para inhibir los reflejos internos siempre que sea posible, pero a diferencia de Atlas (y Titan i antes), esto está acoplado a un cuerpo exterior de duraluminio anodizado negro espejo, asimétrico y de tamaño ligeramente inferior. que se cierra sobre el núcleo como un rompecabezas muy ajustado. El núcleo y el cuerpo se complementan con varillas de control de resonancia de bronce y acero inoxidable, luego se ajustan a presión para formar una estructura pretensada, sólida y sin huecos que se compone de múltiples materiales y formas internas complejas. La naturaleza de capa restringida de esta construcción reduce drásticamente la firma resonante de cada material y crea una estructura de carrocería con un sonido mucho más neutro de lo que sería posible de otro modo, mientras que la alta rigidez de la carrocería beneficia los transitorios, la dinámica y la resolución.

Etna λ Lambda utiliza un sistema de doble imán sin yugo, un voladizo de varilla de boro recubierta de diamante y un lápiz óptico de contacto lineal de radio variable diseñado por Lyra. Lyra sigue siendo el único fabricante de cartuchos que monta el voladizo directamente en el cuerpo del cartucho para crear una conexión rígida y perfecta entre el conjunto del voladizo y el cabezal del brazo. ¿Por qué? Los transductores lineales, como las cápsulas fonográficas, son dispositivos inherentemente ineficientes, del orden del 5 al 10%. En otras palabras, de la energía vibratoria que ingresa a un cartucho desde la ranura LP, solo entre el 5 y el 10% se convertirá en señal eléctrica. El sistema de amortiguación interno del cartucho disipará parte del 90 al 95% restante, pero gran parte del exceso de energía vibratoria se reflejará dentro del cartucho, creando ecos internos y una disminución general de la fidelidad. Es bastante fácil escuchar esto con muchas cápsulas: reproduzca un LP altamente modulado con el amplificador apagado y acerque el oído a la cápsula. El “charla de aguja” que escuchas es un exceso de energía vibratoria que no se controla adecuadamente. El voladizo de montaje directo del Etna λ Lambda ayuda a conducir este exceso de energía vibratoria hacia el cabezal, donde se disipa de forma segura dentro de la masa mayor del brazo y el pedestal del tocadiscos.

Etna λ Lambda utiliza el concepto de diseño asimétrico visto por primera vez en el modelo insignia Atlas, pero mueve el tornillo/orificio para tornillo completamente hacia la parte frontal del cartucho e interpone una barrera amortiguadora de bronce entre este y el camino mecánico que une el conjunto en voladizo con el cabezal del brazo. . Liberado de todas las obstrucciones y vacíos, el camino rígido y directo establecido entre el voladizo y el cabezal es muy eficaz para drenar las vibraciones una vez que se han convertido en señales eléctricas, suprimiendo eficazmente las resonancias inducidas y los reflejos internos que de otro modo se manifestarían como coloraciones sonoras. Un área de montaje más estrecha acopla Etna λ Lambda más estrechamente al cabezal y facilita la transferencia de energía vibratoria al brazo, brindando un control aún mejor sobre resonancias espurias.

Otro punto fuerte del diseño son las bobinas de señal en forma de X de alta eficiencia Etna λ Lambda, otro atributo que comparte con el modelo insignia Atlas. En comparación con los formadores de bobinas cuadradas tradicionales, la forma de X permite que cada canal opere con mayor independencia entre sí, brindando un mejor seguimiento, una coincidencia de canales más estrecha, una separación mejorada y una menor distorsión inducida por diafonía. Aunque existen y han existido otros cartuchos de bobina X, sus beneficios han ido acompañados de una baja eficiencia (al convertir el trabajo mecánico en salida eléctrica), ya sea requiriendo una alta impedancia interna (las bobinas más grandes añaden una masa móvil considerable y aumentan el ruido) y/o tener un voltaje de salida bajo (lo que tensiona la etapa de fono).

Para superar esta debilidad, Lyra llevó a cabo una investigación cuidadosa de las bobinas con núcleo X, utilizando una combinación de análisis matemático y experimentación práctica. El resultado del programa de análisis fue una forma y dimensiones de núcleo X muy específicas que no solo tenían mayor eficiencia que cualquier cartucho de núcleo X anterior, sino que también superaban la eficiencia de los diseños anteriores de cartuchos de bobina cuadrada de Lyra.

La tecnología New Angle de Lyra prepolaliza mecánicamente las bobinas de señal para que estén perfectamente alineadas con los imanes delanteros y traseros durante la reproducción de LP, lo que permite que las bobinas se muevan de manera óptima en todas las direcciones para una reproducción superior y sin distorsiones.

Un factor clave, aunque rara vez mencionado, a la hora de definir el rendimiento y el sonido de una cápsula fonográfica es el sistema de suspensión y amortiguación. Los materiales, dimensiones y construcciones de un voladizo afectan el sonido de maneras únicas y, a menos que los amortiguadores y la suspensión estén diseñados para adaptarse adecuadamente al voladizo elegido, el sonido y el rendimiento no serán óptimos.

Para los modelos New Angle posteriores a 2008 de Lyra (Delos, Kleos, Etna, Atlas) desarrollamos amortiguadores cónicos para precargar el voladizo hacia abajo cuando está en posición de reposo, de modo que la aplicación de la fuerza de seguimiento vertical (VTF) traerá la ángulo de la bobina para alinearlo con los imanes cuando el cartucho esté en la posición de reproducción. Nuestra investigación continua sobre amortiguadores y sistemas de suspensión nos ha llevado al siguiente nivel: Lambda.

Lambda separa los amortiguadores cónicos de los cartuchos New Angle en discos planos de elastómero (para amortiguación) y una “almohada” de soporte adicional que sirve como elemento de precarga en voladizo. Esta división permite el uso de materiales más especializados y que se adaptan mejor a sus tareas individuales.

Lambda Atlas y Etna continúan con los beneficios del New Angle (los ángulos de la bobina y el imán se alinean cuando el cartucho está en la posición de reproducción), pero la estabilidad y el rendimiento sonoro mejoran significativamente.

Las mejoras de Lambda se aplican tanto a los modelos de capa de bobina simple (Atlas SL, Etna SL) como a los modelos de capa de bobina doble estándar (Atlas, Etna). Lo mismo ocurre con los modelos Atlas Mono y Etna Mono.

Si bien Etna λ Lambda ocupa el segundo lugar desde arriba en la línea de Lyra, una escucha demostrará que el rendimiento de este cartucho definiría lo más alto de cualquier otra línea de cartuchos. Atlas tiene un sonido muy refinado, elegante y voluptuoso mientras que la personalidad de Etna λ Lambda es más extrovertida. Realmente creemos que elegir entre estos dos artistas excepcionales dependerá de los gustos de cada uno y del sistema en el que vivirá. Para muchos clientes Etna λ Lambda será ideal y se convertirá en su Lyra preferida.

Especificaciones para Lyra Etna λ Lambda

• Tipo: Cartucho de bobina móvil de baja impedancia, cumplimiento medio y peso medio
• Lápiz óptico: diamante desnudo de contacto lineal de radio variable y huella larga diseñado por Lyra (3μm×70μm), montado en ranura
• Sistema voladizo: varilla de boro sólido recubierta de diamante con suspensión de alambre corto en un punto, montada directamente en el cuerpo del cartucho mediante un sistema de filo de cuchilla de alta presión
• Cuerpo: Núcleo central de titanio mecanizado, aluminio anodizado
• Bobinas: 2 capas de profundidad, cobre de alta pureza 6 N, formador en forma de cruz de hierro de alta pureza purificado químicamente, autoimpedancia de 4,2 ohmios, inductancia de 11 μH
• Voltaje de salida: 0,56 mV a 5 cm/seg., de cero a pico, 45 grados (registro de prueba CBS, otros registros de prueba pueden alterar los resultados)
• Rango de frecuencia: 10 Hz ~ 50 kHz
• Separación de canales: mayor que 30 dB a 1 kHz
• Cumplimiento: Aprox. 12×10 cm/dina a 100 Hz
• Tornillos de montaje del cartucho: estándar JIS de 2,6 mm con paso de 0,45
• Peso del cartucho (sin cubierta del lápiz óptico): 9,2 g
• Distancia desde los orificios de montaje hasta la punta del lápiz óptico: 9,5 mm
• Fuerza de seguimiento recomendada: 1,62 - 1,72 g
• Carga recomendada directamente en la entrada de phono MC: pautas detalladas en el manual de instrucciones, finalice escuchando
• Carga recomendada a través de un transformador elevador: use un transformador elevador diseñado para una impedancia de cartucho de 3 a 6 ohmios (la salida del transformador elevador debe conectarse a una entrada RIAA de nivel MM de 10 kohm ~ 47 kohm, preferiblemente mediante un cable corto de baja capacitancia)
• Armas recomendadas: Se recomiendan armas de masa media a media-alta, que constituyen la mayor parte del mercado de armas.
